排水管网综合在线监控系统
- 2021-01-19-

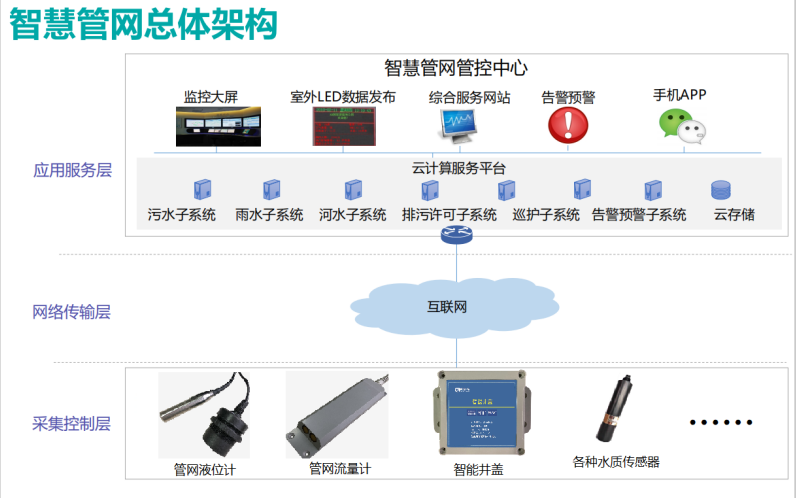

       排水管网综合在线监控系统是在管网信息化的基础上高度整合管网信息资源并加以开发利用,通过物联网、移动互联网、云计算、大数据等新兴技术与管网信息系统的结合,实现管网信息共享和智能管理,有效提升管网工程运用和管理的效率、效能。整个系统采用云平台思路进行架构,通过云平台与物联网实现数据共享。分为采集控制层、网络传输层以及应用服务层。

      (一)采集控制层设备介绍
       1、排水管网流量液位在线监测仪

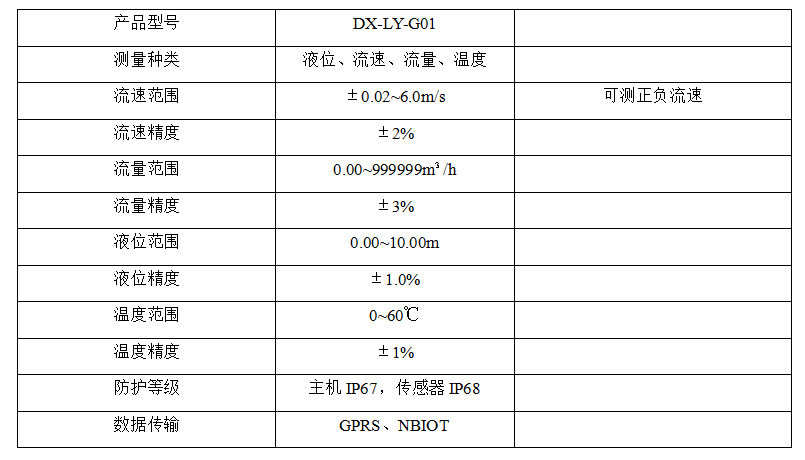

       DX-LY-G01型排水管网流量液位在线监测仪是南京丹溪环保科技有限公司经过多年研发,专门应用于地下排水管网在线监测的智能监测设备,整套设备由多因子监测探头、监控主机和大容量锂电池组成,多因子监测探头集成了多普勒流速传感器、液位传感器以及温度传感器,一个探头可同时对液位、流速、流量、温度等参数进行监测,还支持接入水质在线监测传感器,如PH、浊度、电导率、ORP等,监控主机将探头采集的数据进行解析、汇总后,通过无线传输的方式将数据传输至云平台服务器,由部署在云平台服务器上的管理软件对数据进行进一步的分析和展示。

       2、排水管网液位在线监测仪

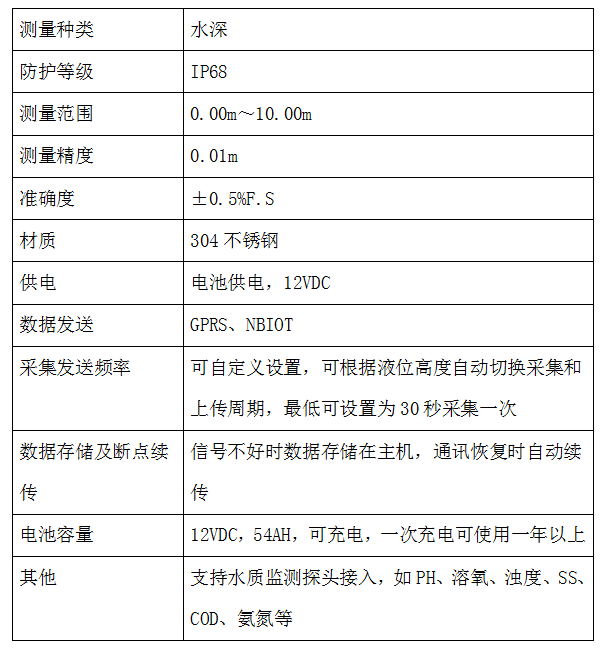

       DX-YW-G02型排水管网液位在线监测仪是南京丹溪环保科技有限公司经过多年研发,专门应用于地下排水管网在线监测的智能监测设备,整套设备同时支持压力传感器和超声波传感器,可单传感器使用也可双探头同时进行液位监测。
       单由于排水管网检查井环境比较特殊,使用超声波传感器时受环境影响较大,主要包括:
     (1)超声波有盲区,液位将要漫井时反而无法监测;
     (2)超声波有波束角,井过深时容易打到井壁或爬梯,对数据造成影响;
     (3)污水管在检查井中部经常会有支管,支管中水流会对超声波造成影响;
     (4)井上下的温差会形成水气,凝结在超声波的发射面,对声波造成影响。
     (5)超声波传感器安装时必须装在井中心,影响下井作业。
     (6)检查井漫井后会将井内在杂物堆积在超声传感器上,就算液位降下以后也会留存在传感器表面,必须现场清洁传感器否则无法使用。
鉴于超声波液位计在污水管网中的问题不建议单独安装,如需安装超声波液位计必须加装压力式液位计,且超声波只能作为辅助监测探头使用。

       3、智能井盖

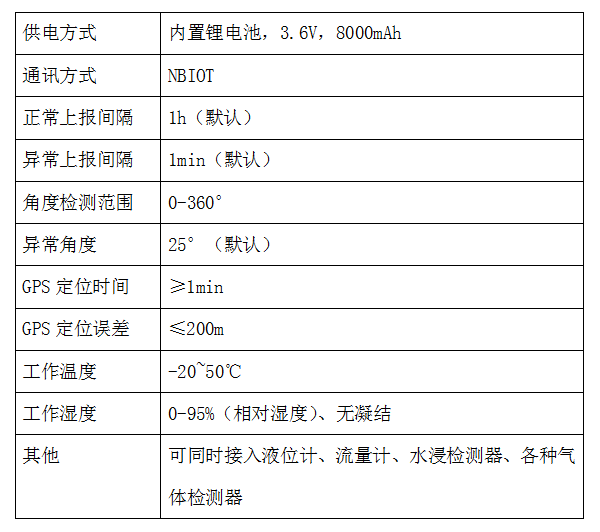

       丹溪环保DX-ZNJG智能井盖安装在井盖下面内置内置GPS、陀螺仪、倾角传感器当井盖被非法打开时,系统检测到传感器的动作信号,经过滤波和门限分析后,确认是真实的井盖异动,系统会通过NB-oT网络把消息传输至智能井盖系统中心及手机App上,及时通知相关人员处理,从而最大限度避免伤害与损失。本产品具有高可靠性、超长待机、无线传输、全城覆盖等特点。

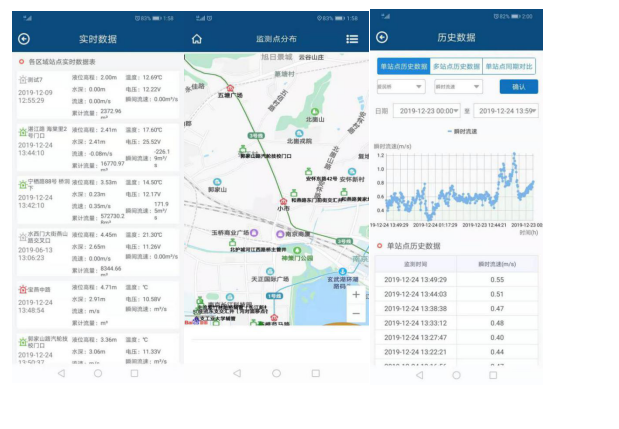

      (二)排水管网智能监控系统

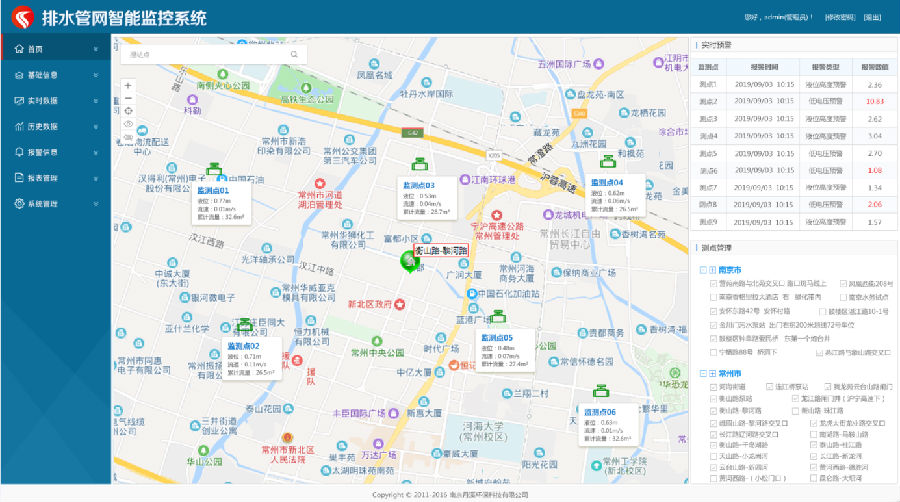

       丹溪环保排水管网智能监控管理平台系统采用JavaScript技术开发,该系统不仅能够在包括Microsoft Internet Explorer、Mozilla Firefox,Apple Safari和Opera主流浏览器上运行,同样也可以运行于Microsoft Windows和Apple Mac OS X不同操作系统。该系统属于互联网应用程序,相对于传统的Web应用,该系统具有丰富多彩、绚丽视觉效果的交互式体验。
      “丹溪环保排水管网智能监控系统”是框架式页面,里面的页面及子系统都是可以重新配置的,各个子功能以独立的形式存在,这使得该系统可以在不改动系统框架的前提下灵活的增加或者删除某个子功能。
