01 研发背景

近年来，各地频繁的暴雨导致城市内涝严重，对城市运营和人民生活造成了严重影响。由于地下排水官网系统情况复杂，系统的图纸和文件普遍缺失，缺乏科学的诊断依据，导致城市地下排水管网出现溢流、进水、渗透、堵塞、雨污混合等问题。监管部门迫切需要找到一双“眼睛”来探索地下排水官网的现状，更好地为城市规划和污水处理服务。

城市建设是百年大计，不能只顾眼前，跟要着眼长远，重‘面子’更重要‘里子’，重‘地上’更重要‘地下’，只有筑牢‘里子’，才能撑起‘面子’。‘面子’和‘里子’均衡发展的城市，才具有可持续的活力和永不退色的魅力。

2014年6月，国务院办公厅发出《关于加强城市地下管线建设管理的指导意见》，要求力争用5年时间，完成城市地下老旧管网体系。《指导意见》明确要求，开展城市地下管网普查，建立和完善综合管理信息系统，实现信息的及时转换、共建共享、动态更新。2015年7月28日，李克强总理在常务会议上说，“目前中国正处于城镇化快速发展时期，但我们的地下管廊建设严重落后，捡块这方面的建设很有必要！”。

排水管网流量和液位在线监测设备的安全安装，可以更好地监测和控制管道内流量和液位的变化，更有助于准确评估管网的运行状态，从而更好地指导管网的抢修和维护，提高排水系统改造的科学决策和系统的运行管理水平。

02 产品介绍

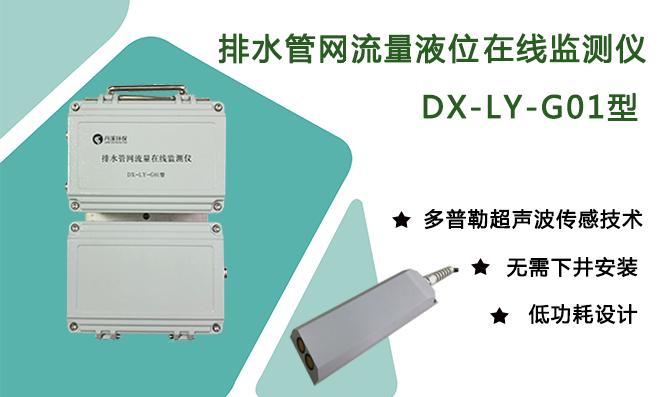

排水管网在线监测包括一个多因子 监测探头和一个主机。探头可同时监测排水管道中水体的流量、液位、流速等数据。主机将探头采集的数据进行分析、处理，通过无线传输至监控中心并可远程反控，运用配套管理软件可将收集的数据汇总，并进行综合分析，全面掌控排水管网的运行状态及变化规律，从而科学地指导排水管网养护。

03 测量原理

采用多普勒超声波传感测量技术原理，产品使用三组收集原始流量信息的传感器：一对多普勒峰值速度传感器、一个压力水位传感器和一个水温传感器。通过主机设定的参数将监测探头采集到的数据进行分析、核算、补偿，得到管道流量、液位、流速等监测数据，通过无线网络可将监测数据实时上传至监控中心，管理部门可对每个监控点进行远程反控。

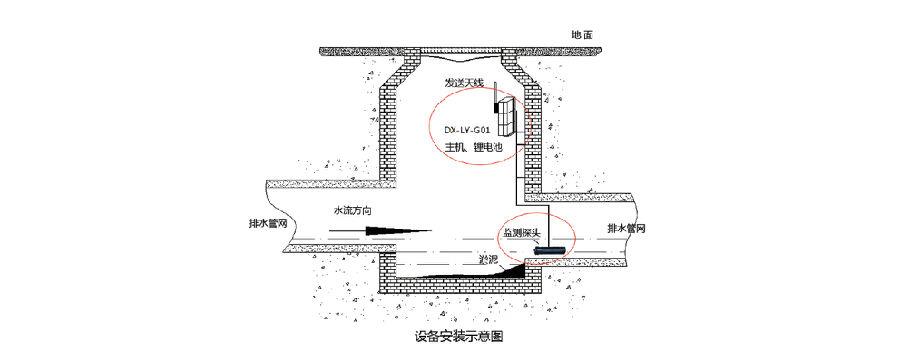

主机安装固定在窨井中略低于井盖的位置，监测探头以插入方式安装固定于排水管道中。

  04 产品特点

对排水管道内流态的要求不高，不受流体的温度、粘度、密度等参数的影响。

自动采集存储数据，无线上传至控制中心；通讯信号中断，数据不丢失，存储于静态存储器，当通讯信号恢复再向上端补发数据。

现场不需要校正，稳定性好。

多普勒探头及主机防水耐腐蚀性高。

采用锂电池供电，低功耗，可正常连续工作6个月以上。

后期的维护简便，备件更换、故障问题处理等费用低、周期短。

05 技术性能

型号：DX-LY-G01；

测量种类：流速、流量、液位、温度；可接入各种水质在线监测传感器；

用途：在线式测量；

测量范围：

流速测量方式：多普勒超声波；流速范围：±（0.05m/s～5.00m/s）；分辨率：1mm/s；精度：±2%

液位测量方式：压力传感器；液位范围：0.00m～10.00m；分辨率：2mm ；精度：±0.5%

温度测量范围：0～60ºC；分辨率：0.1ºC；精度：±1℃

环境温度：-20 ℃ ～65 ℃

供电：可充电锂电池供电，12VDC，充电一次可连续工作6个月以上

无线传输：支持GPRS，NBIOT

防护等级：探头IP68，主机IP67，被水淹没不影响数据采集

采样周期：可设置，可根据液位高度自动切换采样周期
